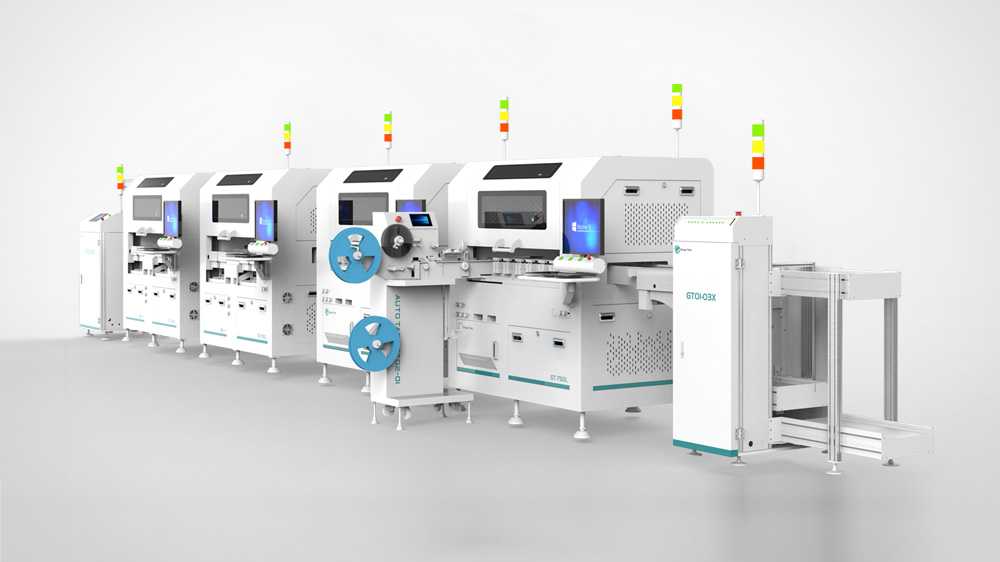

模块测试多工位机型

当前位置:首页>烧录编程器> 模块测试多工位机型

模块测试多工位机型

点击:11 更新时间:2022.02.14 来源: www.ic-test.cn

采用传统的XYZ三轴运行模式稳定高效

多联机,实现RF射频+烧录测试+授权+封装一体化

针对产品线实现快速换线,模块化作业

可联机扩充

完美解决一体化作业
★在线激光发码
★在线打印贴标
★UPH1500xN

统一规格型号单机组件,对于产品,仪器的要求简单,测试工位配置更快捷有效,解决瓶颈问题


系统参数
System Parameter

精准机构设计
222

测试数量

    最大可测试

8-32PCS

模式

整线联机

测试速度

测试产能

UPH:1600PCSxN(根据测试环境时间定论)

         吸嘴

4吸嘴

测试核心

支援类型

蓝牙模块、Wifi模块、5G模块、RF射频、TWS的测试烧录等

核心类型

指定

双500万像素CCD
111

移动系统

传动系统

X轴,U轴直线电机驱动

驱动系统

进口高精密松下伺服马达

放置精密

±0.01mm

 X/Y/Z轴驱动

X/Y/Z轴:±0.01mm: U轴:0.15°

定位系统

           CCD

上下双CCD, 130万像素,下CCDY轴移动

双轨TRAY盘设计
333

   影响处理速度

0.01S/device

进出料装置


    带装
(Tape)

8-32MM料枪,可同时搭载编带出料

自动带装出料,8-44mm可调节,自动打点,支持激光打点、喷码

      盘装(Tray)

双轨道Tray,零换盘时间,可同时放置OK盘,待测盘各20

Tray打点

Tray打点,支援数量,英文字母,激光喷码

智慧化软体
44

其他

Ng

选购

MES系统

定制MES系统

镭射标识

TRAY/TAPE镭射打印

引脚检测

弓|脚/MARKING/表面3D检测

核心指定

指定核心

完善外观设计
55

换线时间

 换线

模组化作业,智慧化软件调用

测试标识

标识方式

搭载油墨打印模组/激光标识选配)

控制系统

        电源

220-240V单相/50-60 Hz

功耗

2.5KWx4额定最大功

气源

0.6 MPa, 45L/min

单机外观

机器尺寸(W*D*H)

W1400 mm D1300 mm H1600 mm

机器重量

950KG
