ATE在线电源模块自动测试系列

点击：545 更新时间：2024.03.21 来源： www.ic-test.cn

◆ 测试结果通过PASS/FAIL直观显示；

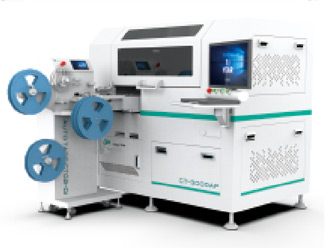

◆ 单机模块测试机，双轨道托盘进料；

◆ 8个屏蔽箱模块，可同时测试8-32个产品，单配不同的测试仪器；

◆ 自动保存excel报表和数据库，方便追踪管理；

◆ 精确快速的完成测试，节省测试时间；

◆ 多种接口(按键、条码枪)一键启动测试可根据需求扩展功能；

◆ 零换盘、零停机、零等待。

◆ 可任意加装搭配各类仪器仪表，可加装连接ATE系统; 使你的测试无忧无虑。

系统参数

测试数量	最大可测试	8-32PCS
测试数量	模式	单机版
测试速度	测试产能	UPH:1600PCS(根据测试环境时间定论)

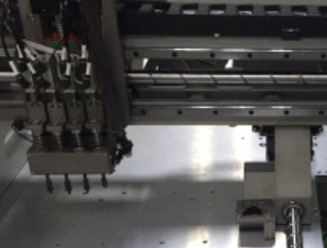

测试速度	吸嘴	4吸嘴

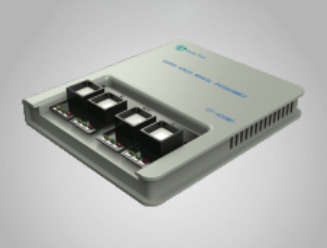

测试核心	支援类型	各类电源模块
测试核心	核心类型	指定
移动系统	传动系统	X轴，U轴直线电机驱动
	驱动系统	进口高精密松下伺服马达
	放置精密	±0.01mm
	X/Y/Z轴驱动	X/Y/Z轴：±0.01mm；U轴：0.15°

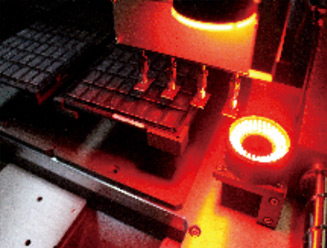

定位系统	CCD	上下双CCD，500万像素
	影响处理速度	0.01S/device
进出料装置	带装（Tape）	8-32MM料枪，可同时搭载编带出料
	带装（Tape）	自动带装出料，8-44mm可调节，自动打点，支持激光打点、喷码

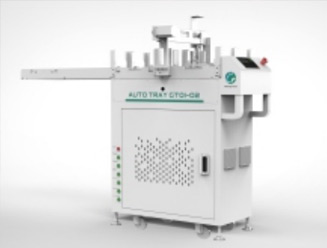

	盘装（Tray）	双轨道Tray，零换盘时间，可同时放置OK盘，待测盘各20盘
	Tray打点	Tray打点，支援数量，英文字母，激光喷码
选购	MES系统	定制MES系统
	镭射标识	TRAY/TAPE镭射打印
	引脚检测	引脚/MARKING/表面3D检测

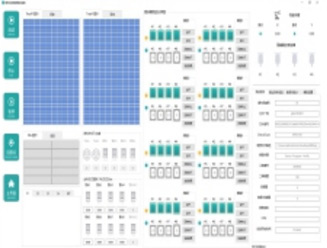

换线时间	换线	模组化作业，智慧化软件调用
控制系统	电源/功耗	220~240V单相/50-60Hz/2.5KW(额定最大功)
控制系统	气压	0.6Mpa，45L/min
单机外观	*机器尺寸（WDH）*	W1400 mm D1300 mm H1900 mm
单机外观	机器重量	1100KG
