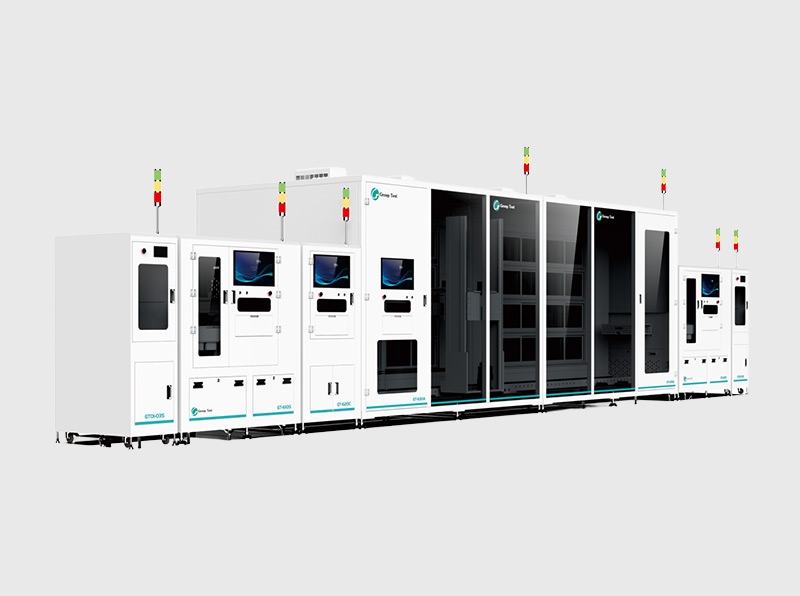

全自动老化测试线

点击：678 更新时间：2024.03.21 来源： www.ic-test.cn

◆ 独立温控设计，提供DUT极佳的温控精度和均匀性；

◆ 高精度视觉AOI检测，确保测试质量；

◆ 全过程ESD控制，确保测试过程安全可控；

系统参数

老化柜参数
老化产品功率P	P≤120W	老化温度	45-125℃（最高可达150℃）
老化层数	8层	Ac输入电压	ADC220V,ADC110VDC24V,DC48V
老化列数	4列	设备尺寸(MM)	L3000W2250H2600
老化时间	24H 可设定
温度循环系统
冷却方式	风冷	循环风道组数	5组(每2个底座1组循环)
老化温度	40+/-5℃	温控方式	PLC+温度模块
温度均匀度	≤+/-3℃	加温方式	发热管
检测精度	0.5℃	升温速度	空载时，25分钟从室温至40度；满载时20分钟至40度
负载规格参数
负载种类	充电器/适配器节能负载	隔离	通道隔离，输入输出隔离
型号	GT-1050-4	并网电压范围	187V~253VAC
用途	AC-DC单路输出充电器老化测试、电池放电测试	并网(输出)最大电流	15A
负载通道数	4	并网电流THD	≤5%（额定工况）
每通道最大功率	1050W	并网功率因数	0.99（额定工况）
输入电压范围(DC)	5V～385V	负载设定方式	485通讯设定
电压设置精度	0.1%+0.1%FS	效率	90%(额定功率)
电流通道负载电流范围	0.5A 8A	保护功能	输入过压、欠压、过流、电网过压、欠压、超额、输出过流、过温、风扇故障
负载电流设置精度	≤±0.1A	工作环境温度	0~45℃
负载通道并联	可多通道多模块并联	外型尺寸(LWH/mm)	550×230×80
负载工作模式	CC/CV/CP/CR/LED
